Network追加課題

基礎研修の課題が全て完了した場合は以下の課題に着手して下さい

追加課題1-1

ネットワーク図に従って、PCとルータに適切なIPアドレスを設定してください
インターフェース番号は各自で調査してください

caution

PC以外のGUI設定は禁止とします

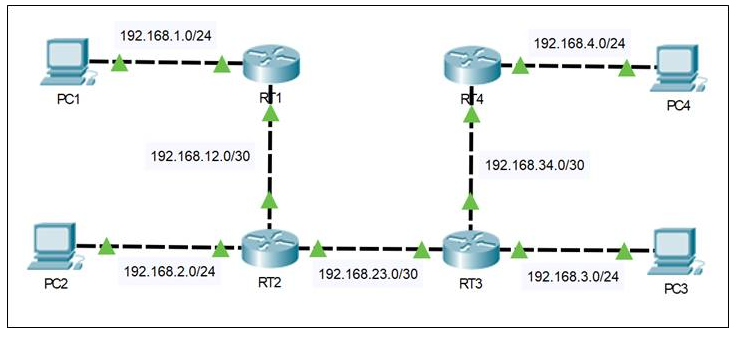

構成図​

pkt

追加課題1-2

追加課題1-1を引き続き使用します
4台のルータにRIPv1を設定し、4台のPCがお互いにICMPでの疎通確認に成功するようにしてください

caution

PC以外のGUI設定は禁止とします

追加課題2

ネットワーク構成図に従いIPアドレスとRIPの設定を行ったはずなのですが、いずれのPC同士の通信もうまくいきません
問題点を修正しお互いの通信が通るようにしてください

以下のリンクからファイルをpktファイルをダウンロードして下さい

課題ファイルダウンロード

caution

PC以外のGUI設定は禁止とします
RIPによるルーティングを必須とし、スタティックルートやそれ以外のルーティングプロトコルは禁止します

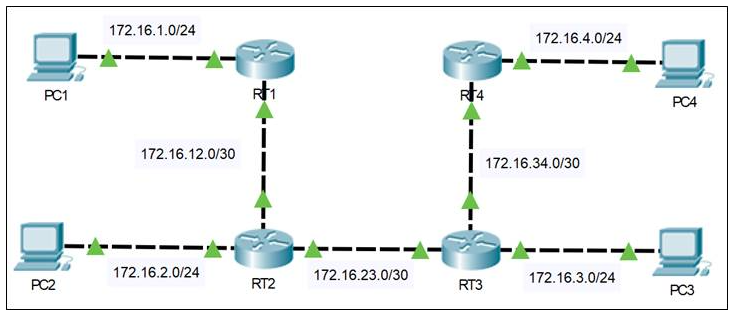

構成図​

pkt|

追加課題3

以下要件を満たすネットワークを構築してください

  • 各ルータにシングルエリアOSPFの設定を行う
  • 各ルータにプロセスID及びルータIDは以下の様に設定する
プロセスIDルーターID
router111.1.1.1
router222.2.2.2
router333.3.3.3
router444.4.4.4
  • プライオリティをrouter1がDR、router2がBDRになるように調整する ※プライオリティ値は任意で設定する
  • PC向けのHelloパケットが発生しないように設定する
  • Hello間隔を5秒に変更する
  • PC間でのicmpを可能にする

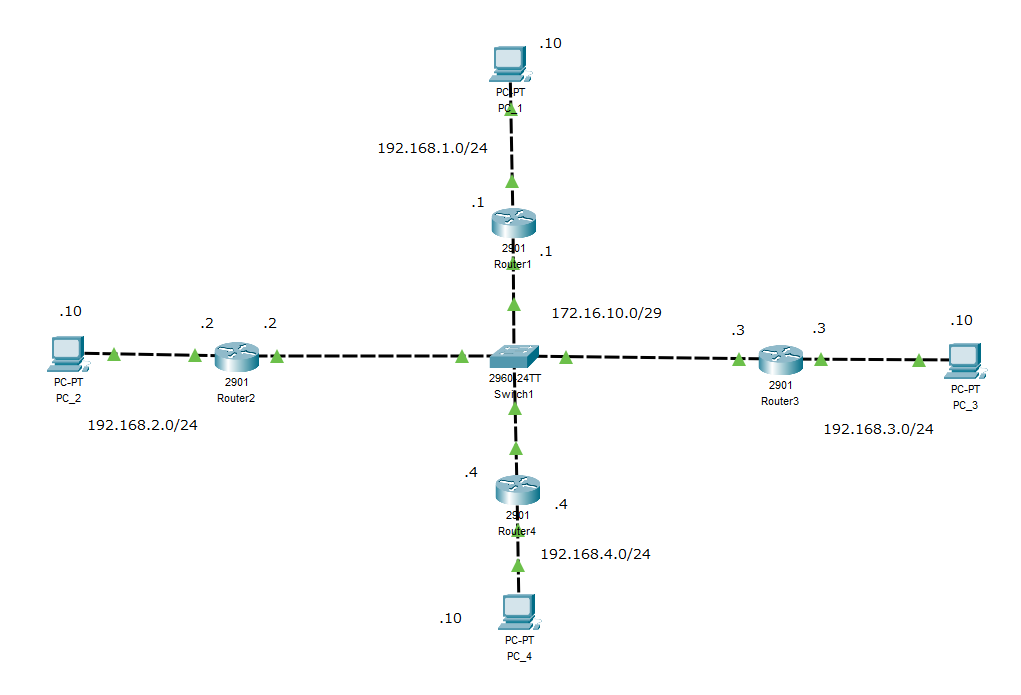

構成図​

pkt
